Dettagli:
|
| Potere di TX: | dBm 8 | TX corrente: | 12 mA |
|---|---|---|---|
| Sensibilità di RX: | -102 dBm | RX corrente: | 5,3 mA |
| Dorme il consumo corrente: | 0.7μA | I/O: | 12 |
| Versione BLE: | BLE5.3 | ||
| Evidenziare: | Ti CC2340 modulo bluetooth a bassa potenza,Modulo Bluetooth a bassa potenza da 2 4 GHz,Modulo Bluetooth 5.3 Wi-Fi |
||

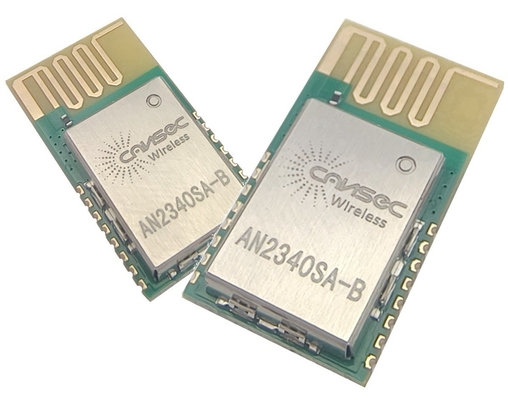

Il modulo AN2340 è progettato sulla base del CC2340 di TI. Il dispositivo SimpleLinkTM CC2340R5 è un microcontrollore wireless a 2,4 GHz (MCU) mirato a Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, e applicazioni proprietarie a 2,4 GHz.Il dispositivo è ottimizzato per la comunicazione wireless a bassa potenza con immagine doppia on-chip Over the Air Download (OAD), controllo dell'illuminazione, beacons), asset tracking, medici, retail EPOS (electronic point of sale), ESL (electronic shelf label), e elettronica personale (giochi, HID, stilo).Le caratteristiche evidenziate di questo dispositivo includono:
* Supporto per Bluetooth ® 5 caratteristiche: LE codificato PHYs (Long Range), LE 2-Mbit PHY (High Speed), estensioni pubblicitarie, set di pubblicità multiple, CSA # 2, Direction Finding,e compatibilità con i dispositivi precedenti e supporto per le caratteristiche chiave del Bluetooth ® 4.2 e precedenti specifiche Low Energy.
* Bluetooth ® 5.3 software protocol stack completamente qualificato incluso con il kit di sviluppo software (SDK) SimpleLinkTM CC23xx.
* Supporto per mesh Bluetooth® (nodi a bassa potenza).
* Supporto per gli stack di protocolli Zigbee® nel kit di sviluppo software (SDK) SimpleLinkTM CC23x0Rx.
* Corrente di standby ultra-bassa di 0,7 μA con RTC operativo e piena conservazione della RAM che consente un significativo prolungamento della durata della batteria soprattutto per applicazioni con intervalli di riposo più lunghi.
* Correnti radio medie molto basse per casi di utilizzo BLE a ciclo di lavoro.
Acquista i collegamenti↓↓↓
|
Pin NO. |
Nome | Tipo di pin | Descrizione |
|---|---|---|---|
| 1 | DIO16_SWDIO | Digitale | GPIO, interfaccia SWD: modalità selezionata o SWDIO, capacità di azionamento elevato |
| 2 | DIO17_SWDCK | Digitale | Interfaccia GPIO, SWD: orologio, capacità di azionamento elevato |
| 3 | DIO20_A11 | Digitale o analogo | GPIO, capacità analogica |
| 4 | DIO21_A10 | Digitale o analogo | GPIO, capacità analogica |
| 5 | DIO24_A7 | Digitale o analogo | GPIO, capacità analogica, capacità di azionamento elevato |
| 6 | RISET_N | Input digitale | Reset, attiva-basso, pull-up interno |
| 7 | DIO6_A1 | Digitale o analogo | GPIO, capacità analogica |
| 8 | GND | Pin di messa a terra | Collegamento con GND |
| 9 | GND | Pin di messa a terra | Collegamento con GND |
| 10 | DIO_13 | Digitale | GPIO |
| 11 | DIO_12 | Digitale | GPIO, capacità di azionamento elevato |
| 12 | DIO_11 | Digitale | GPIO |
| 13 | DIO_8 | Digitale | GPIO |
| 14 | GND | Pin di messa a terra | Collegamento con GND |
| 15 | GND | Pin di messa a terra | Collegamento con GND |
| 16 | VDD | Potenza | 1.8V a 3.8V di alimentazione del chip principale |
