Dettagli:
|
| Dimensione: | 12×18×2.8mm | Potere di TX: | 4.7dBm |
|---|---|---|---|
| Sensibilità di Rx: | -100dBm | TX corrente: | 17mA |
| Corrente di RX: | 10mA | Corrente standby: | 3uA |
| Tipo dell'antenna: | Antenna del PWB | Applicazione: | Dispositivi portabili/astuti/IoT hanno collegato le applicazioni |
| Chipset: | ING9187 dal chip di ING | Protocollo: | Bluetooth 5 |
| Evidenziare: | Modulo ultrabasso di Bluetooth di potere Ble5.1,modulo ultrabasso di Bluetooth di potere 3uA,trasmettitore di wifi del ble e modulo di ricevitore |
||

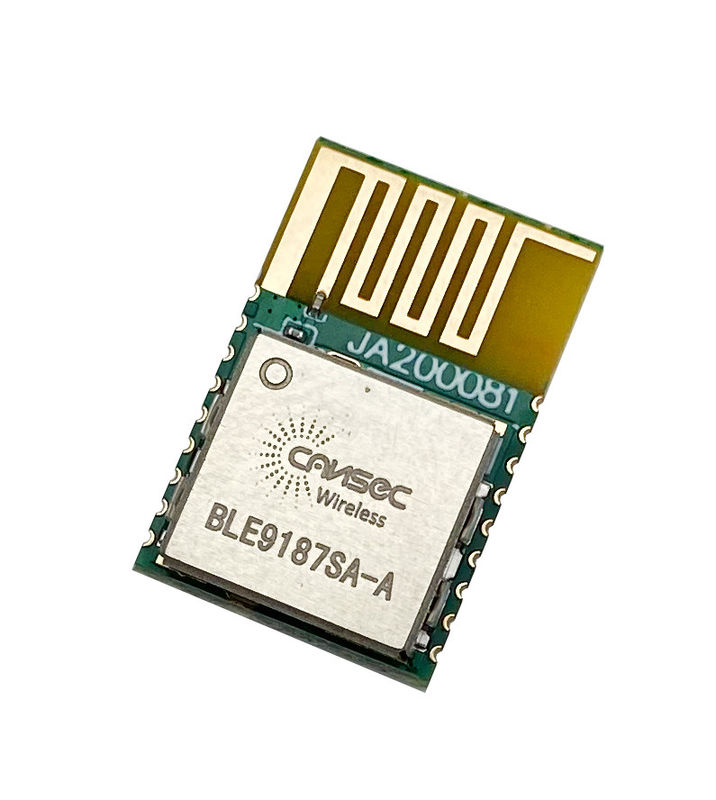

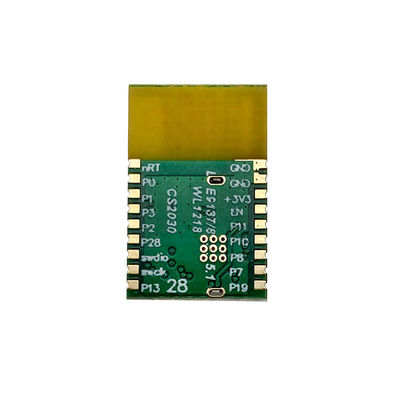

Modulo senza fili blu a bassa potenza di Cansec Ble9187 Ingchip Ing9187 Ble5.1 di basso costo del modulo del dente
| Parametro | Min | Tipo | Massimo | Unità | |
| Tensione di funzionamento | 1,8 | 3,3 | 3,6 | V | |
| Temperatura di funzionamento | -20 | - | +70 | ℃ | |
|
Corrente Consumo |
Sleep mode | - | 3 | uA | |
| Ricevi il modo (MCU attivo): | - | 10 | - | mA | |
| Trasmetta il modo (CW) (@ +6,5 dBm, +3.3V) | - | 17 | - | mA | |
| Potere di TX (CW) | - | 4,7 | dBm | ||
| Sensibilità di RX | - | -100 | - | dBm | |
| Distanza | 110 | m. | |||

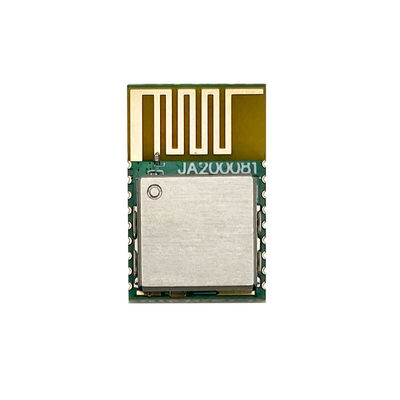

Modulo senza fili a basso costo di Cansec Ble9187 Ingchip Ing9187 Ble5.1 del modulo blu a bassa potenza del dente
ING9187 è Bluetooth Low Energy completamente integrato SoC che mira alla specificazione di Bluetooth 5,0. Integra il IP interno BLE5.0 di INGCHIPS compreso il modem, il regolatore di strato di collegamento e l'ospite. Inoltre integra un rendimento elevato 32bit RISC MCU, 512KB ha incastonato il flash, l'UGP di potere basso, le unità periferiche ricche, il rendimento elevato ed il ricetrasmettitore di potere basso BLE rf. Le gamme potenza di uscita del trasmettitore da -28dBm a +6.5dBm, mentre la sensibilità del ricevitore è -102dBm sotto il modo a lungo raggio BLE5 e -97dBm al modo di 1M.
ING9187 fornisce SDK completamente aperto, sostiene molte piattaforme di ido come Keil, IAR, Segger, sostiene parecchie lingue di programma come la C, C++, Nim, sostiene i sistemi operativi principali come Windows, Linux ed il MaOS, sostiene la pubblicazione grafica della linea guida e di dati del progetto ed include più di 30 esempi di applicazione del software libero.
L'hardware ING9187 ed il software possono essere adattati per lo scenario differente dell'applicazione dell'utente, quale estremamente - l'operazione di potere basso, posizionamento accurato, il collegamento industriale, il collegamento agricolo, la rete a maglia, casa che percepisce ecc.
Caratteristiche
• Pienamente compatibile con la specificazione di BLE 5,0
– Tasso di dati 125Kb/s, 500Kb/s, 1Mb/s e 2Mb/s
– A lungo raggio con S2 e S8
– Annunciare estensione
– Salto di frequenza CSA#1 e CSA#2
• Caratteristiche del motore di strato di collegamento
– Interfaccia di sostegno AMBA AHB
– Crittografia/decrittazione di sostegno 128-AES/CCM
– Unità di elaborazione del pacchetto di collegamento-strato di sostegno dei tipi
Pubblicità i dati/controllo
– Unità di elaborazione del pacchetto di sostegno del CRC e di imbiancatura
– Sostenga tutti gli eventi di BLE che formattano e
sincronizzazione
– Pubblicità estesa/periodica di sostegno
– Insiemi multipli di pubblicità di sostegno (fino a 1650 byte
per insieme)
– Collegamenti multipli di sostegno
– Sostenga tutte le combinazioni di ruolo & dello stato
• Il modem incastonato per modulazione e demodulazione, il filtro da canale programmabile, il AGC, CC ha sfalsato l'annullamento e la misura di RSSI
• Caratteristiche di rf:
– 2.400-2.484 gigahertz, con GFSK
– Sensibilità con -102dBm@125Kbps
– -28dBm potenza di uscita a 6.5dBm
– RSSI analogico con risoluzione 1dBm
– VCO & RX automatici filtrano la sintonizzazione
• Gestione integrata di potere
– POR e BOR qualificati
– Un LDO
– Un DCDC
– Motore di potere basso di DPVFS
• Gamma di tensione di rifornimento:
– Rifornimento esterno 1.62-3.63V di tensione
– Tensione del centro: tipico è 0.9V, con degradazione graduale giù a 0.6V per potere basso
• Modi tipici di potere basso:
– Idd durante receving: 6mA
– Idd durante la trasmissione (0dBm): 6.5mA
– Modo di potere basso (300ms svegliano): 20uA
– Modo di potere basso (sonno profondo con conservazione di memoria): 3uA
– Modo di potere basso (sonno profondo senza conservazione di memoria): 1uA
– Lo sleep mode estremo con il RTC contro sveglia ed il rifornimento del centro 0.6v: 0.7uA
• Orologi differenti di sostegno per i modi di funzionamento differenti:
– Cristallo di esterno 48M
– Cristallo esterno 32.768KHz per sonno di tempo ultra molto
– Oscillatore interno di 32KHz RC per lavoro normale
• Gamma di temperature di operazione -40°~125° (temperatura di giunzione)
• L'unità di elaborazione incastonata di 48MHz 32bit il RISC MCU con il nascondiglio 8KB e 2 cavi SWD mettono a punto l'interfaccia
• Temporizzatore di RTC
• FLASH incluso 512KB per la programmazione inclusa
• Sistema 64KB SRAM per il programma
• Parte 64KB SRAM per i dati
• Perni per tutti gli usi dell'ingresso/uscita per gli usi multipli
– UART0 per il controller di sistema
– GPIO/UART1/SPI0/SPI1/I2C0/I2C1/PWM per l'unità periferica ed i sensori multipli
– Ogni perno può essere tracciato alla funzione differente
interfaccia
• un canale di 10 bit ADC
• Due temporizzatori per tutti gli usi 32bits
• Un temporizzatore di Watch Dog
• caricatore di stivale del Su chip
– Supporto OTA
• Soluzione monochip di BLE
– ING9187 può eseguire sia l'applicazione che gli stack di protocollo di BLE
– Api semplice, pulito ed ottimizzato
• Software configurabile per soddisfare lo scenario flessibile di applicazione. Di sostegno emittente delle classi di dispositivo interamente, centrale, osservatore, unità periferica
• Fornisca SDK l'esempio di riferimento 30+
– SIG Mesh Solution standard
– Altre applicazioni tipiche, quali il segnale, la temperatura corporea, la velocità di marcia, ecc.
NOTA: circa le opzioni adeguate di multiplazione del perno, prego scheda di riferimento ING9187
da http://ingchips.com/ per maggiori informazioni
