Potere del modulo 434/470/868/915MHz 13dBm TX del gigahertz dei bit del TI CC1312 IoT AES 256 sotto

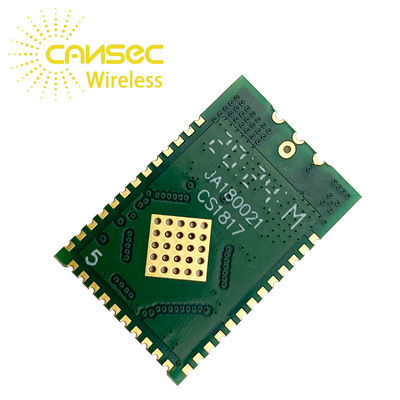

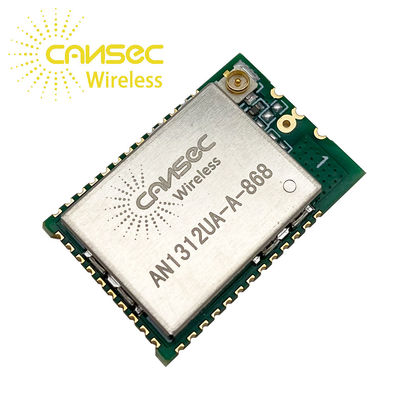

Il modulo AN1312 è progettato basato su CC1312R. Il dispositivo di CC1312R è un Sub-1GHz MCU senza fili che mira al M.-bus senza fili, a IEEE 802.15.4g, agli oggetti astuti di IPv6-enabled (6LoWPAN), a KNX rf, ai Wi-SUN'ed ai sistemi proprietari, compreso theTI15.4-Stack.

Il dispositivo di CC1312R è un membro della piattaforma di SimpleLink™ MCU di potere redditizio e ultrabasso, 2.4-GHz e Sub-1 dei dispositivi del gigahertz rf. Le correnti attive basse stesse del microcontroller e di rf (MCU), oltre a sonno sotto--μA corrente con fino a 80KB della conservazione protetta di RAM di parità, forniscono la vita eccellente della batteria e permettere l'operazione sulle piccole batterie della moneta-cellula e nelle applicazioni diraccolta.

Il dispositivo di CC1312R combina un ricetrasmettitore flessibile e molto a bassa potenza di rf con un CPU potente di 48-MHz Arm® Cortex®-M4F in una piattaforma che sostiene gli strati fisici multipli e le norme di rf. Un regolatore radiofonico dedicato (Arm® Cortex®-M0) tratta i comandi a basso livello di protocollo di rf che sono memorizzati in ROM o in RAM, così assicurando il potere ultrabasso e la grande flessibilità. Il basso consumo energetico del dispositivo di CC1312R non viene a scapito della prestazione di rf; il dispositivo di CC1312R ha prestazione eccellente della robustezza e della sensibilità (selettività e bloccare).

Il dispositivo di CC1312R è una soluzione monochip altamente integrata e vera che incorpora un sistema completo di rf e un convertitore del su chip DC/DC. I sensori possono essere trattati in un modo molto a bassa potenza da un programmabile, autonomo

CPU ultrabasso del regolatore del sensore di potere con 4KB di SRAM per il programma ed i dati. Il regolatore del sensore, con il suo modo di sveglia e forza ultra basso veloce di 2 megahertz è progettato per la campionatura, la bufferizzazione e l'elaborazione sia analogica che digitale.

• CC1312F incorporato Sub-1-GHz rf

Sistema-Su-chip (SOC)

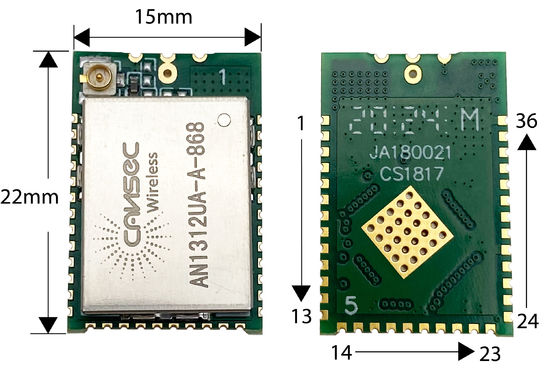

• Dimensione: 15mm x 22mm x 3.2mm
• Tensione di funzionamento: 1.8V a 3.8V
• Temperatura di funzionamento: -20℃~+70℃
• Temperatura di stoccaggio: -40℃~+150℃
• Microcontroller
• 48-MHz potente Arm® Cortex®-M4F
• Unità di elaborazione
• 352KB del flash programmabile del in-sistema
• 256KB della ROM per i protocolli e la biblioteca

Funzioni

• 8KB del nascondiglio SRAM (alternativamente

disponibile come RAM per tutti gli usi)

• 80KB di perdita ultrabassa SRAM
• cJTAG 2-Pin e ricerca degli errori di JTAG
• Supporti sopra - l'aggiornamento dell'aria (OTA)
• Regolatore ultrabasso del sensore di potere con 4KB di SRAM
• Campione, deposito e dati trattati del sensore
• Indipendente di esercizio dal sistema CPU
• Velocemente di sveglia per l'operazione a bassa potenza
• TI-RTOS, driver, Bootloader ed IEEE

802.15.4 MACKINTOSH in ROM per ottimizzato

dimensione di applicazione

• Unità periferiche
• Le unità periferiche di Digital possono essere dirette a c'è ne

GPIO

• 32 bit 4× o 16 bit 8× per tutti gli usi

Temporizzatori

• 12 bit ADC, 200 ksamples/s, 8-Manica
• comparatori 2× con potere ultrabasso DAC (tempo continuo 1×, 1× di riferimento interno)
• Fonte corrente programmabile
• 2 x UART
• 2 x SSI (SPI, MICROWIRE, TI)
• I2C
• I2S
• Temporizzatore in tempo reale (RTC)
• AES-128 - e un acceleratore cripto di 256 bit
• Vero generatore di numero casuale (TRNG)
• Percezione capacitiva, fino a 8 canali
• Monitor integrato della batteria e di temperatura
• Potere basso
• Attivo-modo RX: 8mA
• Attivo-modo TX: 27mA
• Appoggio: 1 μA (RTC sopra, 80KB RAM e

Conservazione del CPU)

• Sezione radiofonica
• Sub-1 gigahertz ad alto rendimento flessibile rf

ricetrasmettitore

• Sensibilità eccellente del ricevitore:

-121 dBm per SimpleLink a lungo raggio

modo a 5 kilobits;

-110 dBm a 50 kilobits

• DBm potenza di uscita fino a +14 con

compensazione di temperatura
